DATI TECNICI

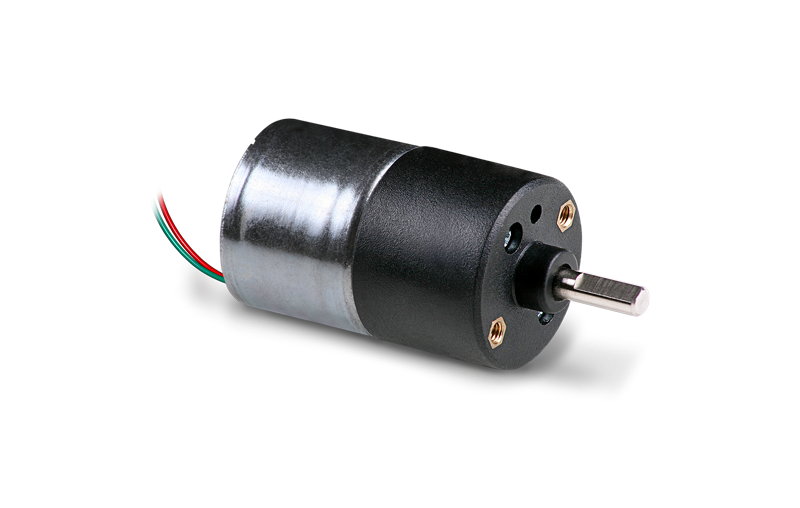

Motoriduttori serie L149
- Soppressione disturbi con VDR sul collettore
- Spazzole in metallo prezioso (Au - Ag - Cu)
- Direzione di rotazione secondo polarità
- Può essere montato in ogni posizione
- Massimo carico radiale: 10N
- Massimo carico assiale: 5N
- Temperatura di esercizio: -20°C/60°C
- Peso approssimativo: 55g
Valori tipici a temperatura ambiente +20°
Tolleranza +/- 10%
L149-2S
_
Disegno Tecnico
Disponibile anche con encoder ad effetto Hall bifase a 90° – L149-2S
_
_
Disegno Tecnico
| Tipo | Tensione nominale | Lunghezza | Rapporto di riduzione | Coppia nominale | Velocità | Corrente | Potenza elettrica | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Senza carico | A coppia nominale | Senza carico | A coppia nominale | ||||||||
| v | mm | Ncm | rpm | mA | W | ||||||
| L149 | 4 | 10 | 4,5 | 36 | 10 | 1,5 | 255 | 165 | <35 | 100 | 0,5 |
| 6 | 6 | 215 | 120 | <30 | 85 | 0,5 | |||||
| 12 | 12 | 255 | 165 | <20 | 50 | 0,6 | |||||
| L149 | 4 | 21 | 4,5 | 36 | 20,8 | 2,5 | 125 | 80 | <35 | 100 | 0,5 |
| 6 | 6 | 105 | 60 | <30 | 85 | 0,5 | |||||
| 12 | 12 | 125 | 80 | <20 | 50 | 0,6 | |||||
| L149 | 4 | 43 | 4,5 | 41 | 43,3 | 3,8 | 60 | 40 | <35 | 100 | 0,5 |
| 6 | 6 | 52 | 32 | <30 | 85 | 0,5 | |||||
| 12 | 12 | 60 | 40 | <20 | 50 | 0,6 | |||||
| L149 | 4 | 90 | 4,5 | 41 | 90,3 | 8 | 30 | 18 | <35 | 100 | 0,5 |
| 6 | 6 | 25 | 13 | <30 | 85 | 0,5 | |||||
| 12 | 12 | 30 | 18 | <20 | 50 | 0,6 | |||||
| L149 | 4 | 188 | 4,5 | 46 | 188 | 14 | 14 | 9 | <35 | 100 | 0,5 |
| 6 | 6 | 12 | 7 | <30 | 85 | 0,5 | |||||
| 12 | 12 | 14 | 9 | <20 | 50 | 0,6 | |||||
| L149 | 4 | 392 | 4,5 | 46 | 391,8 | 20 | 7 | 5 | <35 | 90 | 0,4 |
| 6 | 6 | 6 | 4 | <30 | 75 | 0,5 | |||||
| 12 | 12 | 7 | 5 | <20 | 45 | 0,5 | |||||
