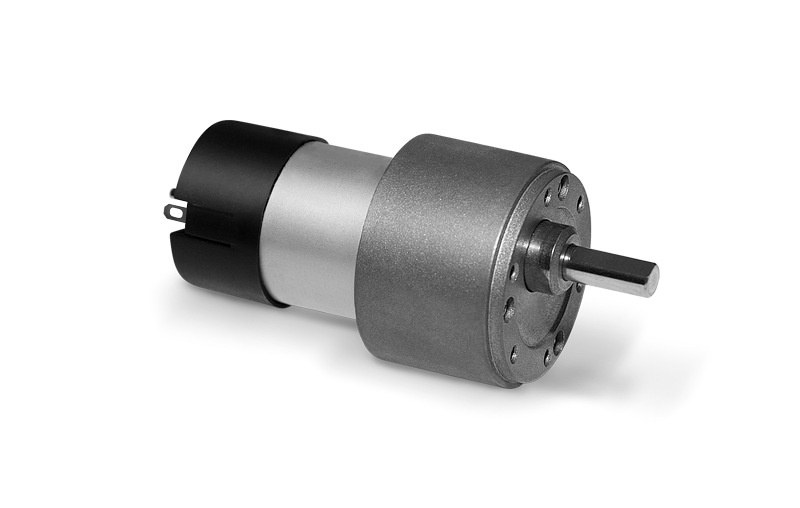

DATI TECNICI – Serie RH158
- Soppressione disturbi con VDR sul collettore
- Direzione di rotazione secondo polarità
- Può essere montato in ogni posizione
- Massimo carico radiale: 50N
- Massimo carico assiale: 10N
- Temperatura di esercizio: -20 °C/60 °C
- Peso approssimativo: 190g
Valori tipici a temperatura ambiente +20°
Tolleranza +/- 10%
RH158-2S
_
Disegno Tecnico
Disponibile anche con encoder ad effetto Hall bifase a 90° – RH158-2S
_
_
Disegno Tecnico
| Tipo | Tensione nominale | Lunghezza | Rapporto di riduzione | Coppia nominale | Velocità | Corrente | Potenza elettrica | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Senza carico | A coppia nominale | Senza carico | A coppia nominale | ||||||||
| v | mm | Ncm | rpm | mA | W | ||||||
| RH158 | 12 | 15 | 12 | 64 | 14,14 | 10 | 440 | 300 | <140 | 660 | 7,9 |
| 24 | 24 | <70 | 330 | ||||||||
| RH158 | 12 | 30 | 12 | 64 | 29,75 | 20 | 210 | 140 | <140 | 660 | 7,9 |
| 24 | 24 | <70 | 330 | ||||||||
| RH158 | 12 | 75 | 12 | 66,5 | 76,84 | 50 | 81 | 55 | <140 | 680 | 8,2 |
| 24 | 24 | <70 | 340 | ||||||||
| RH158 | 12 | 100 | 12 | 66,5 | 94,37 | 60 | 66 | 45 | <140 | 680 | 8,2 |
| 24 | 24 | <70 | 340 | ||||||||
| RH158 | 12 | 200 | 12 | 69 | 198,5 | 100 | 33 | 23 | <140 | 580 | 7,0 |
| 24 | 24 | <70 | 290 | ||||||||
| RH158 | 12 | 250 | 12 | 69 | 243,8 | 100 | 26 | 21 | <140 | 500 | 6,0 |
| 24 | 24 | <70 | 250 | ||||||||
| RH158 | 12 | 510 | 12 | 72 | 512,85 | 100 | 12 | 10,5 | <140 | 300 | 3,6 |
| 24 | 24 | <70 | 150 | ||||||||
| RH158 | 12 | 630 | 12 | 72 | 629,82 | 100 | 10 | 9 | <140 | 270 | 3,2 |
| 24 | 24 | <70 | 135 | ||||||||
