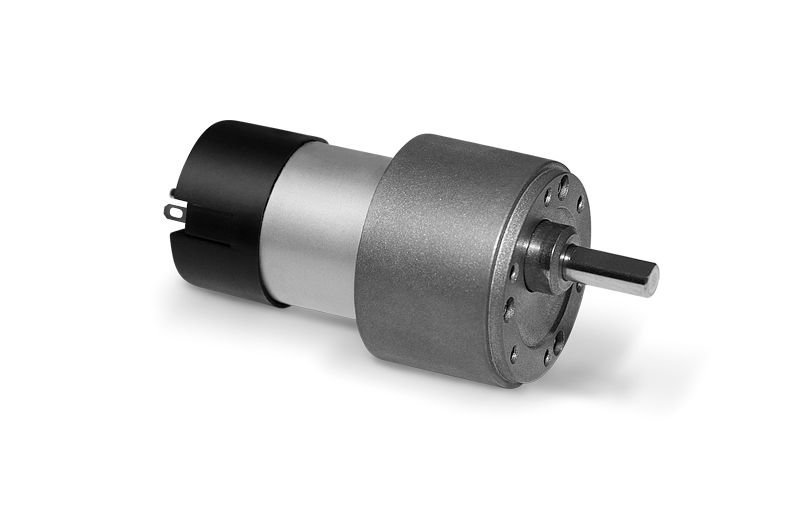

DATI TECNICI – serie RH159
- Soppressione disturbi con VDR sul collettore
- Direzione di rotazione secondo polarità
- Può essere montato in ogni posizione
- Massimo carico radiale: 50N
- Massimo carico assiale: 10N
- Temperatura di esercizio: -20 °C/60 °C
- Peso approssimativo: 190g
Valori tipici a temperatura ambiente +20°
Tolleranza +/- 10%
RH159-2S
_
Disegno Tecnico
Disponibile anche con encoder ad effetto Hall bifase a 90° – RH159-2S
_
_
Disegno Tecnico
| Tipo | Tensione nominale | Lunghezza | Rapporto di riduzione | Coppia nominale | Velocità | Corrente | Potenza elettrica | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Senza carico | A coppia nominale | Senza carico | A coppia nominale | ||||||||
| v | mm | Ncm | rpm | mA | W | ||||||
| RH159 | 12 | 30 | 12 | 64 | 29,75 | 15 | 110 | 70 | <60 | 250 | 3,0 |
| 24 | 24 | <50 | 130 | 3,1 | |||||||
| RH159 | 12 | 75 | 12 | 66,5 | 76,84 | 30 | 43 | 28 | <60 | 230 | 2,8 |
| 24 | 24 | <50 | 120 | 2,9 | |||||||
| RH159 | 12 | 100 | 12 | 66,5 | 94,37 | 40 | 35 | 22 | <60 | 240 | 2,9 |
| 24 | 24 | <50 | 125 | 3,0 | |||||||
| RH159 | 12 | 200 | 12 | 69 | 198,5 | 80 | 17 | 10 | <60 | 250 | 3,0 |
| 24 | 24 | <50 | 130 | 3,1 | |||||||
| RH159 | 12 | 250 | 12 | 69 | 243,8 | 100 | 14 | 8,5 | <60 | 240 | 2,9 |
| 24 | 24 | <50 | 125 | 3,0 | |||||||
| RH159 | 12 | 510 | 12 | 72 | 512,85 | 100 | 6,5 | 5 | <60 | 150 | 1,8 |
| 24 | 24 | <50 | 80 | 1,9 | |||||||
| RH159 | 12 | 630 | 12 | 72 | 629,82 | 100 | 5 | 4,5 | <60 | 130 | 1,6 |
| 24 | 24 | <50 | 70 | 1,7 | |||||||
