Come scegliere il corretto rapporto di riduzione del motoriduttore


Una volta individuato il tipo di motore di cui si ha bisogno, è necessario selezionare il giusto motoriduttore e il corretto rapporto di riduzione per il motore elettrico. In questo articolo spiegheremo come calcolare questo valore.

Il rapporto di riduzione è uno dei fattori più importanti nella scelta di un motoriduttore da utilizzare in un progetto di automazione. Il rapporto di riduzione determina il numero di giri e la coppia in uscita.

In questo articolo:



Cos’è il rapporto di riduzione del motoriduttore elettrico

Qualsiasi motore elettrico ha velocità e coppia determinate dalle caratteristiche tecniche stabilite dal costruttore. Spesso per soddisfare le caratteristiche di velocità e coppia in uscita desiderate per il progetto specifico è necessario accoppiare al motore un riduttore.

Il compito di un riduttore di velocità è proprio quello di ridurre la velocità di ingresso del motore per adattarla a quella richiesta dall’applicazione. Per rapporto di riduzione (o rapporto del motoriduttore elettrico), quindi, si intende il rapporto tra la velocità di ingresso e quella di uscita ed è il risultato del tipo e del numero di ingranaggi presenti all’interno del riduttore.

Hai bisogno di maggiori informazioni sul rapporto di riduzione?

Contattaci

Tipologie di riduttori

Esistono due principali tipi di riduttori: il riduttore a cascata ed il riduttore epicicloidale. Ognuno di essi presenta vantaggi e caratteristiche proprie e un modo diverso di calcolare il rapporto di trasmissione del motore.

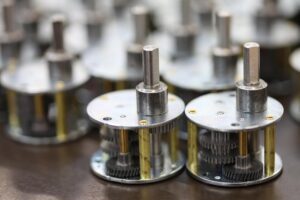

Riduttore a cascata: è il tipo di riduttore più comune ed economico, in cui gli ingranaggi sono accoppiati in una trasmissione con un rapporto 1:1. Per questo tipo di riduttore Micro Motors utilizza ingranaggi in ottone, acciaio sinterizzato o materiali termoplastici per ridurre il livello di rumorosità.

Riduttore epicicloidale: è il risultato dell’accoppiamento tra un pignone e un satellite che lavora su una corona dentata esterna. Questo tipo di accoppiamento genera una coppia maggiore nello stesso spazio rispetto a un riduttore a cascata convenzionale. Gli ingranaggi utilizzati da Micro Motors sono realizzati in acciaio, acciaio sinterizzato o materiali termoplastici per ridurre il livello di rumore.

Come calcolare il rapporto di riduzione

Il rapporto di riduzione del riduttore a cascata

Nel caso del riduttore a cascata, il rapporto di riduzione è il rapporto tra il numero dei denti dei due ingranaggi accoppiati.

Esempio:

Per un motoriduttore a cascata con 5 ingranaggi collegati tra loro, il rapporto di riduzione può essere calcolato come segue:

calculate gear motor ratioCiò significa che il rapporto di riduzione di un motoriduttore con queste caratteristiche è pari a 208:1.

Il rapporto di riduzione del riduttore epicicloidale

Il rapporto di riduzione di un riduttore epicicloidale è la correlazione tra il numero di denti del pignone (ingranaggio solare) e il numero di denti dell’anello esterno su cui girano i satelliti.

La formula matematica per calcolarlo è la seguente:

formula electric gear motor ratio

  • Z = numero di denti
  • s = ingranaggio solare
  • r = corona dentata

Esempio:

Motoriduttore epicicloidale a tre stadi composto da:

  • Due stadi con pignone solare a 18 denti e corona esterna a 48 denti;
  • Uno stadio con pignoni solari a 12 denti e corona esterna a 48 denti.

Calcolo:

gear motor ratio

Ciò significa che il rapporto di riduzione di un motoriduttore con queste caratteristiche è pari a 67:1.

Una volta individuati il motore e il riduttore più adatti all’applicazione, è necessario scegliere il giusto rapporto di riduzione in base al numero di giri in uscita (RPM) dell’albero e alla coppia necessaria per l’applicazione.

Micro Motors può aiutarvi nella scelta del giusto rapporto di riduzione

Micro Motors si impegna ad aiutarvi a trovare la soluzione ottimale per il vostro progetto.

Grazie alla nostra esperienza tecnica e condividendo tutte le informazioni relative alle vostre esigenze, possiamo assistervi nella scelta del motoriduttore più appropriato.

Micro Motors mette a disposizione anche uno strumento alternativo per consultare le soluzioni disponibili: sul nostro sito web è disponibile una tabella con tutti i principali parametri che potrete selezionare autonomamente per individuare il motoriduttore più adatto.
